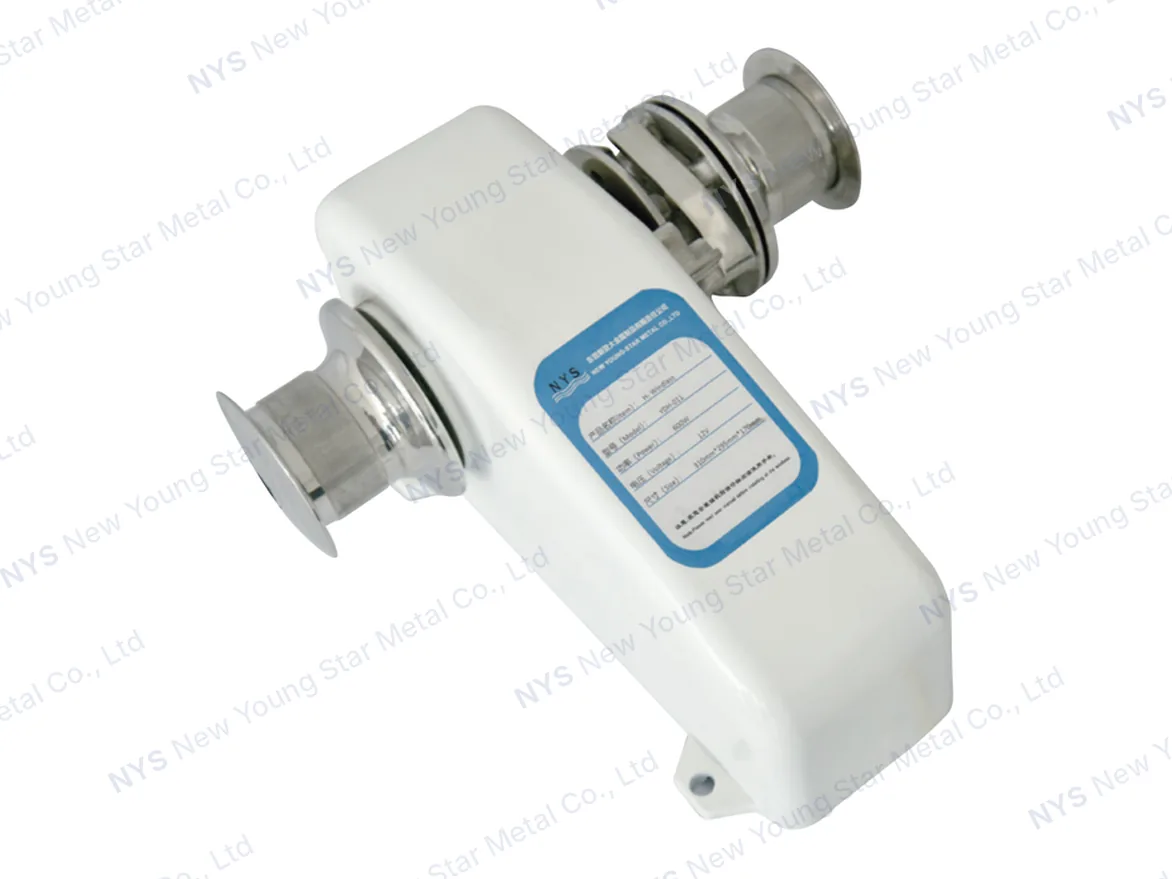

卧式锚机Horizontal WindlassГоризонтальная якорная лебёдкаMolinete horizontalSalpancora orizzontale

Horizontal Windlass卧式锚机

系列SeriesСерияSerie: YDH
目录页码Catalogue pageСтр. каталогаPágina del catálogoPagina del catalogo: 18, 19

型号（6）Models (6)Модели (6)Modelos (6)Modelli (6)

YDH-011
YDH-012
YDH-013
YDH-014
YDH-015
YDH-016

就此产品询价Ask about this productЗапросить ценуConsultar por este productoRichiesta informazioni sul prodotto 下载参数表 PDFDownload datasheet PDFСкачать техлист PDFDescargar ficha técnica en PDFScarica la scheda tecnica PDF

资料下载DownloadsДокументацияDescargasDownload

产品特点FeaturesОсобенностиCaracterísticasCaratteristiche

双绞缆，单链轮，但是您也可以根据自己需要选择安装双链轮
电机可正反转
当合上离合器装置时，锚链轮和绞缆筒可以分开工作
安装简单，没有需要安装在甲板以下的部分
需要检修或者保养时，不需要把锚机从甲板上拆下，只需要把锚链轮和绞缆筒拆下来就可以了。
全封闭蜗轮蜗杆式减速箱
卧式锚机外壳是船用铸铝一体成型，白色环氧树脂喷塑
配手动开关，脚踏开关，换向器，把手

Twin capstan, single gypsy, but you also can choose twin gypsy
Reversible motor
Independent operation of capstans and gypsy by declutching the drive
Simple deck mounted installation with no under deck parts
Simplified maintenance with ability to strip the running gear (chain-wheel and drum) from the windlass without disturbing the windlass mounting
Totally sealed gearbox with ground worm drive
Horizontal windlass casing are cast marine grade aluminium alloy with white epoxy enamel finish
Fit include hand-switch, control box and wrench

Два швартовных барабана и одна цепная звёздочка; по выбору — две цепные звёздочки
Реверсивный электродвигатель
Независимая работа швартовных барабанов и цепной звёздочки за счёт расцепления привода
Простой монтаж на палубе, без подпалубных узлов
Упрощённое обслуживание: рабочие узлы (цепную звёздочку и барабан) можно снять без демонтажа лебёдки с палубы
Полностью герметичный редуктор со шлифованной червячной передачей
Корпус горизонтальной якорной лебёдки отлит из морского алюминиевого сплава и покрыт белой эпоксидной эмалью
В комплекте: ручной переключатель, пульт управления и гаечный ключ

Doble campana y barbotén simple; también disponible con doble barbotén
Motor reversible
Funcionamiento independiente de las campanas y del barbotén mediante el desembrague de la transmisión
Instalación sencilla sobre cubierta, sin piezas bajo cubierta
Mantenimiento simplificado: los elementos de maniobra (barbotén y tambor) se desmontan sin necesidad de retirar el molinete de su montaje
Reductor totalmente sellado con tornillo sin fin rectificado
Carcasa del molinete horizontal de aleación de aluminio fundido de calidad marina, con acabado de esmalte epoxi blanco
Incluye mando manual, caja de control y llave

Doppia campana e barbotin singolo; disponibile anche con doppio barbotin
Motore reversibile
Funzionamento indipendente di campane e barbotin tramite disinnesto della trasmissione
Installazione semplice in coperta, senza parti sottocoperta
Manutenzione semplificata: gli organi rotanti (barbotin e campana) si smontano senza rimuovere il salpancora dal suo fissaggio
Riduttore completamente sigillato con vite senza fine rettificata
Carter del salpancora orizzontale in lega di alluminio marina fusa, con finitura in smalto epossidico bianco
Dotazione: comando manuale, scatola di comando e chiave

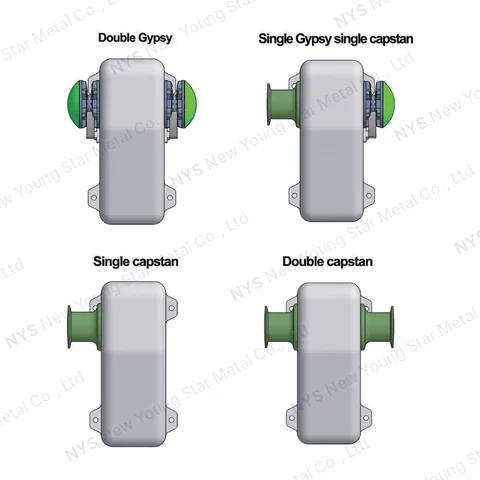

可选配置OptionsОпцииOpcionesOpzioni

双链轮
单链轮 + 单绞缆筒
单绞缆筒
双绞缆筒
其他组合样式

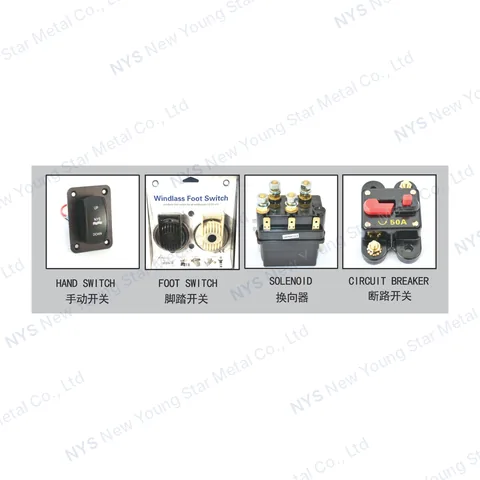

可选配件：手动开关、脚踏开关、换向器、断路开关

Double gypsy
Single gypsy and single capstan
Single capstan
Double capstan
Other types
Optional accessories: hand switch, foot switch, solenoid, circuit breaker

Две цепные звёздочки
Одна цепная звёздочка и один швартовный барабан
Один швартовный барабан
Два швартовных барабана
Другие комбинации
Дополнительные принадлежности: ручной переключатель, ножной выключатель, соленоид, автоматический выключатель

Doble barbotén
Barbotén simple y campana simple
Campana simple
Doble campana
Otros tipos
Accesorios opcionales: mando manual, pulsador de pie, solenoide, disyuntor

Doppio barbotin
Barbotin singolo e campana singola
Campana singola
Doppia campana
Altri modelli
Accessori opzionali: comando manuale, pulsante a pedale, teleruttore, interruttore magnetotermico

技术参数SpecificationsТехнические характеристикиEspecificacionesSpecifiche tecniche

规格型号SpecificationТехнические характеристикиEspecificacionesSpecifiche
型号ModelМодельModeloModello	YDH-011	YDH-012	YDH-013	YDH-014	YDH-015	YDH-016
电机MotorЭлектродвигательMotore	600W	1000W	1400W	1600W	2000W	3000W
电源供电Power SupplyЭлектропитаниеAlimentaciónAlimentazione	12V/24V	12V/24V	12V/24V	12V/24V	24V/380V/220V	380V/220V
工作负载Working LoadРабочая нагрузкаCarga de trabajoCarico di lavoro	190 Kg	350Kg	520Kg	660Kg	900Kg	1200Kg
最大拉力Max. PullМакс. тяговое усилиеTiro máx.Tiro max.	600Kg	750Kg	1100 Kg	1400 Kg	2000Kg	2500Kg
速度Line speedСкорость выборкиVelocidad de recuperaciónVelocità di recupero	25m/ min	25m/min	25m/min	20m/min	20m/min	20m/min
工作电流AMPS@Working loadТок при рабочей нагрузкеConsumo a carga de trabajoAssorbimento al carico di lavoro	60A/40A	115A/60A	140A/75A	165A/90A	6A/9A	8A/13.6A
净重Net WeightМасса неттоPeso netoPeso netto	14Kg	23Kg	33Kg	36Kg	60Kg	70Kg
锚绳尺寸Rope SizeДиаметр канатаDiámetro del caboDiametro cima	14/16mm	18/20mm	18mm	18/20mm	18/20/26mm	20/26/28mm
锚链尺寸Chain Size/GypsyКалибр цепи / звёздочкаMedida de cadena / barboténMisura catena / barbotin	DIN766-6mm/7mm	DIN766-8mm/10mm	DIN766-8mm/10mm	DIN766-10/12mm	DIN766-10/12/13mm	DIN766-10/12/13mm

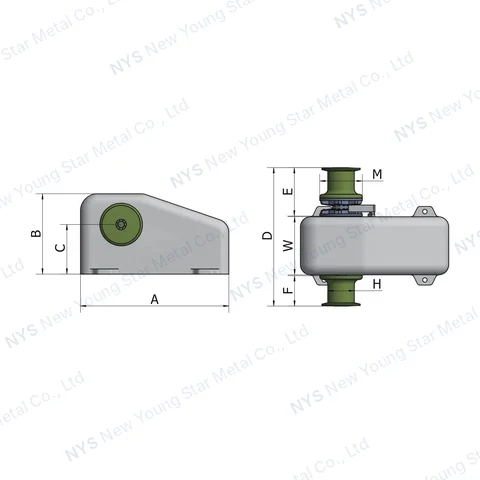

尺寸图DimensionsРазмерыDimensionesDimensioni
型号ModelМодельModeloModello	电机MotorЭлектродвигательMotore	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	F(mm)	H(mm)	M(mm)	W(mm)
YDH-011	600W	310	170	105	295	98	63	59	89	120
YDH-012	1000W	410	215	125	380	145	95	79	132	130
YDH-013	1400W	435	235	145	430	155	95	79	132	170
YDH-014	1600W	435	235	145	430	155	95	79	132	170
YDH-015	2000W	590	310	200	560	178	120	100	145	255
YDH-016	3000W	590	310	200	560	178	120	100	145	255

参数来自企业 2026 产品目录，如需最新数据或定制规格请联系我们。表格可左右滑动查看。Data from the 2026 catalogue. Contact us for the latest figures or custom specifications. Tables scroll sideways on small screens.Данные из каталога 2026 года. Актуальные значения и исполнение под заказ — по запросу. На узком экране таблицу можно прокрутить вбок.Datos del catálogo 2026. Contáctenos para obtener los datos más recientes o especificaciones a medida. En pantallas pequeñas, las tablas se desplazan lateralmente.Dati tratti dal catalogo 2026. Ci contatti per i dati aggiornati o per specifiche personalizzate. Sugli schermi piccoli le tabelle scorrono lateralmente.
